¿Qué es un Sondeo Geotécnico?
La geotecnia es la rama de la geología que se dedica a aplicar los principios de esa ciencia para la investigación de materiales naturales que constituyen la corteza terrestre para usarlos en el diseño y en la construcción.
Un sondeo geotécnico es una perforación de pequeño diámetro en el terreno con la que se busca identificar las diferentes capas que lo componen (también llamadas columna litológica).
La profundidad hasta la que llega la perforación depende del tipo de construcción que se quiera llevar a cabo y del tipo de terreno que se vaya encontrado sobre la marcha.
Para grandes proyectos civiles como puentes, autopistas o presas se necesita cierta documentación, especialmente relacionada con el estudio de ese suelo en el que se pretende edificar para evitar desastres naturales y accidentes. Así que vamos a ver qué es un sondeo geotécnico y todos sus detalles.
Motivos para realizar un estudio geotécnico
Existen 2 motivos principales para realizar un sondeo geotécnico:
Testificación del terreno
Solo mediante un sondeo se puede conocer con exactitud qué hay debajo del suelo sobre el que se pretende construir. Las nuevas tecnologías permiten hacer aproximaciones o simulaciones, pero el sondeo es algo real y directo.
Recogida de muestras del terreno
Conocer y tomar muestras de un terreno sobre el que se pretende construir una estructura permite hacer ensayos en el laboratorio para saber cómo se comportarán los materiales, saber si la obra es viable y segura y saber cómo ha de realizarse el proyecto.
¿Cómo se realiza un sondeo y cómo obtenemos las muestras de un sondeo?
Para realizar un sondeo geológico, la maquinaria especializada comienza a hacer un agujero en el terreno y, a la vez que perfora, obtiene una muestra cilíndrica que entra en un tubo. En terrenos duros, este tubo o batería va lubricado por un fluido y en terrenos arenosos se incluye un revestimiento para que las paredes no colapsen.

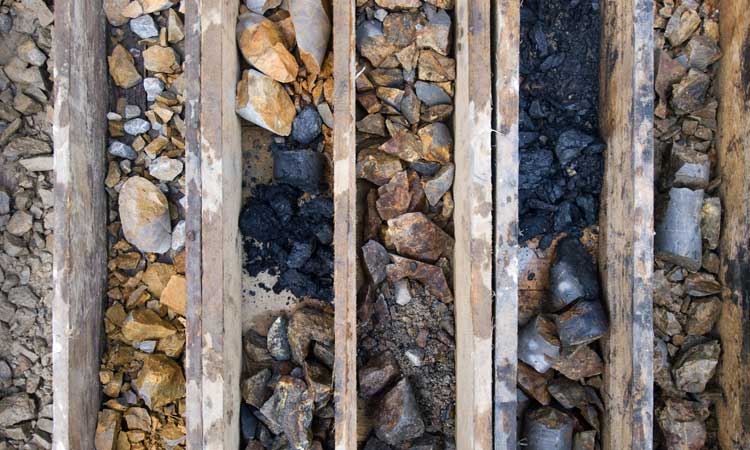

También se colocan unos portatestigos a medida que recogen las muestras para anotar datos como la cota, su posición original, la orientación, etc.
Existen diferentes métodos para obtener muestras de un sondeo de suelo, dependiendo de la profundidad a la que se desee llegar y de las características del terreno que se está explorando. Algunos de los métodos más comunes son:
- Muestreo con barrena manual: este método se utiliza para obtener muestras de suelo en superficie o a profundidades poco profundas. Se inserta una barrena manual en el suelo y se gira para extraer la muestra.
- Muestreo con barrena helicoidal: este método se utiliza para obtener muestras de suelo a profundidades medias. Se inserta una barrena helicoidal en el suelo y se gira para extraer la muestra.
- Muestreo con cilindro sacatestigos: este método se utiliza para obtener muestras de suelo a profundidades más grandes. Se inserta un cilindro sacatestigos en el suelo y se extrae la muestra mediante un golpe de martillo.
- Muestreo con sondas mecánicas: este método se utiliza para obtener muestras de suelo a profundidades muy grandes. Se inserta una sonda mecánica en el suelo y se extrae la muestra mediante una especie de pinzas.
En todos los métodos, las muestras obtenidas se colocan en bolsas o contenedores y se etiquetan adecuadamente para su posterior análisis en el laboratorio. Es importante realizar los muestreos siguiendo los protocolos adecuados y con el equipo de protección personal necesario para garantizar la seguridad del personal que realiza los trabajos.
¿Para qué sirve la prueba de sondeo de suelo?
La prueba de sondeo de suelo es una técnica de exploración geotécnica para conocer las distintas capas que componen el terreno y que se utiliza para obtener información sobre las características físicas y mecánicas del suelo y las rocas debajo de la superficie terrestre. Esta información es fundamental en el proceso de diseño y construcción de estructuras como edificios, puentes, carreteras y otras infraestructuras, ya que permite evaluar la estabilidad y la capacidad de carga del terreno.
El sondeo de suelo se realiza insertando una herramienta de perforación en el suelo y extrayendo muestras del mismo, que son examinadas y analizadas en el laboratorio. La información obtenida a partir de las muestras incluye la textura, la densidad, la humedad, la resistencia y la capacidad de carga del suelo, entre otros factores.
Los resultados de la prueba de sondeo de suelo son utilizados para determinar el tipo de cimentación adecuado para la estructura, así como para establecer la profundidad y la capacidad de carga necesarias para asegurar la estabilidad y seguridad de la construcción. Además, la prueba de sondeo de suelo también puede proporcionar información sobre la presencia de agua subterránea y otros factores que pueden afectar la construcción.
¿Qué es un Ensayo de Penetración Dinámica y por qué es importante?
Un ensayo de penetración dinámica (o SPT, por sus siglas en inglés) es una técnica de exploración geotécnica que consiste en medir la resistencia del suelo y su capacidad de soporte a través de una penetración controlada de una barra hueca con un peso estándar. La varilla o barra se deja caer desde una altura determinada y se registra la energía necesaria para penetrar el suelo.
Este ensayo es importante porque proporciona información valiosa sobre las propiedades físicas y mecánicas del suelo, como su densidad, consistencia, capacidad de carga y resistencia a la deformación. Esta información es fundamental en el proceso de diseño y construcción de estructuras, ya que permite evaluar la estabilidad y la capacidad de soporte del suelo para determinar el tipo de cimentación y la profundidad necesaria para asegurar la estabilidad y seguridad de la estructura.
Además, los resultados del ensayo de penetración dinámica se utilizan para calcular el valor del índice de resistencia SPT, que es una medida estandarizada de la resistencia del suelo, y que se utiliza en todo el mundo como un parámetro de referencia en la ingeniería geotécnica.

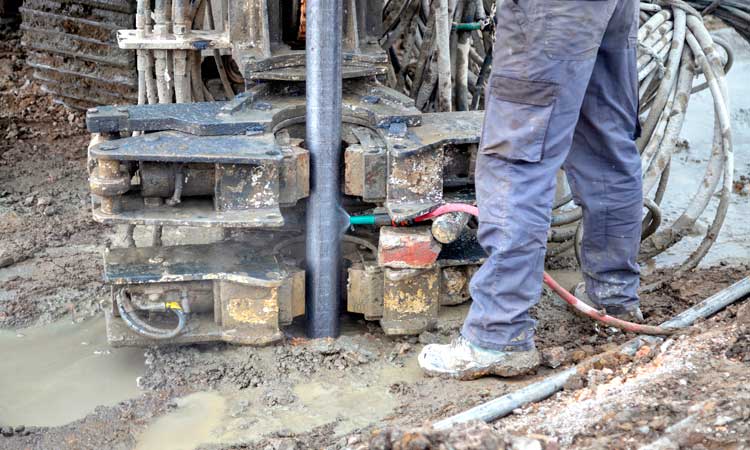

¿Qué máquina necesito para realizar un sondeo geotécnico?
Existe una gran variedad de maquinaria adecuada para hacer sondeos geotécnicos. Sin embargo, cada maquina está pensada para un tipo de suelo, por lo que hay que elegir el modelo más adecuado según el proyecto (perforadoras grandes o pequeñas, orugas…) para que cuente con las características adecuadas.
Si necesitas realizar un estudio geotécnico en una vivienda ya construida que se va a ampliar o que aún no ha sido demolida para construir una nueva, lo más recomendable es utilizar una herramienta de perforación pequeña y adaptable, para evitar daños en la estructura de la vivienda ya existente.
Si necesitas realizar un estudio geotécnico en un terreno, es recomendable usar una perforadora de gran diámetro que permita obtener muestras de sondeo más profundas y una columna litográfica más completa. Esto te permitirá realizar un cálculo de cimentación más detallado para la futura construcción.
Para realizar un estudio geotécnico completo y preciso, es fundamental conocer el estado previo del terreno, ya que en algunos casos puede ser necesario el uso de maquinaria especializada como una máquina de oruga.
Es importante contar con una empresa especializada en este campo como Edasu, ya que contamos con maquinaria especializada para llevar a cabo un sondeo geotécnico, ya que la calidad y precisión de los resultados obtenidos en el estudio geotécnico serán determinantes en el proceso de cálculo y diseño de la cimentación de un edificio o vivienda.
